摇摆筛

摇摆筛

pNYBS系列振动摇摆筛的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种筛分机,简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范​围的粉末与微粒状物料,特别适合难以处理的物料。

全国统一销售咨询热线:0373-268 2333

摇摆筛简介:

NYBS系列振动摇摆筛的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种筛分机,简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

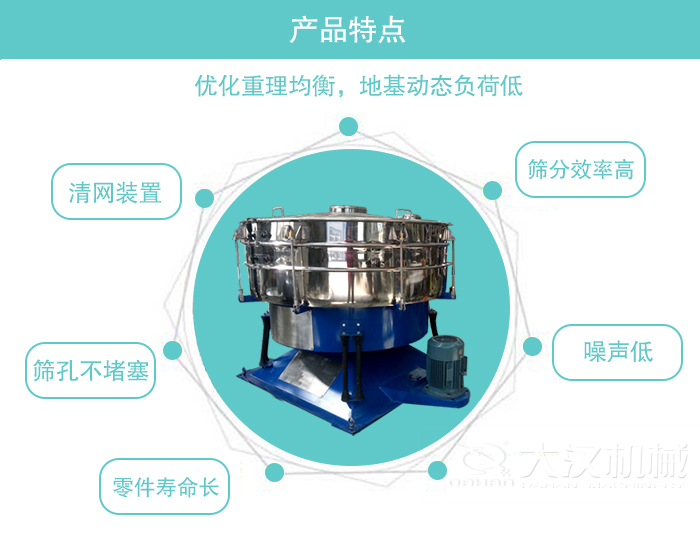

⊕ 特点

高达5倍的单位面积产出;到6级分离,筛分效率高达90%-95%;使用硅橡胶球、超声波等清网装置系统,筛孔不会堵塞。密闭除尘;加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪声<75分贝。优化重理均衡,地基动态负荷低。

⊕ 工作原理

摇摆振动筛分机是一种仿人工摇动的低频旋振筛,其原理是:瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成(螺旋运动)。即可调节偏心距的激振器产生了非线性三维运动,物料也产生同样的近似手动作业的运动,从而达到筛分之目的,再配合筛分附件可得到更加理想的筛分效果;适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。

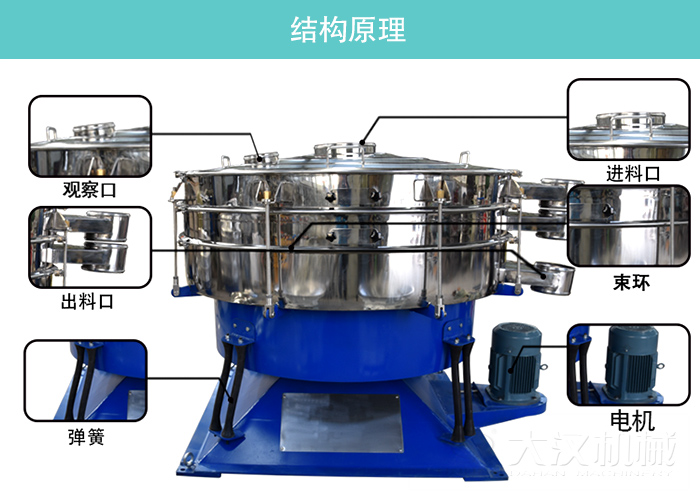

⊕ 结构原理

★基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。

★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

★水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

★此次过程在每筛层之间重复进行。

⊕ 适用行业

 化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业等。

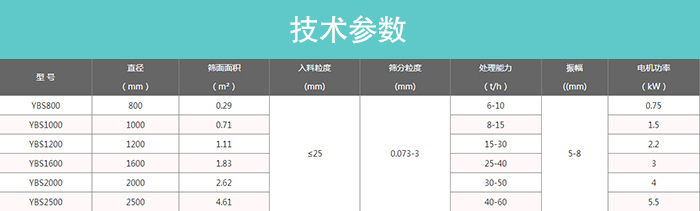

摇摆筛技术参数

圆形摇摆筛详细安装步骤

1,安装支承或吊挂装置。安装时,要将基础找平,然后按照支承或吊挂装置的部件图和筛子的安装图,顺序装设各部件。弹簧装入前,应按端面标记的实际刚度值进行选配。

2,将筛箱连接在支承或吊挂装置上。装好后,应按规定倾角进行调整。对于吊挂式的筛子,应当同时调整筛箱倾角和筛箱主轴的水平。水平校正后,再调整筛箱纵向倾角。隔振弹簧的受力应该均匀,其受力情况可通过测量弹簧的压缩量进行判断。一般,给料端两组弹簧的压缩量必须一样,排料端两组弹簧也应如此。排料端和给料端的弹簧压缩量可以有所差别。

3,安装电动机及三角胶带。安装时,电动机的基础应该找平,电动机的水平需要校正,两胶带轮对应槽沟的中心线应当重合,三角胶带的拉力要求合适。

4,按要求安装并固定筛面。

筛面的固定方法可把板状筛面和条缝筛面的两边用木楔压紧,当湿式筛分时,可把筛面压得很紧,为防止筛面中间放生松动,可用U型螺栓压紧。编织筛面的两侧用钩紧装置钩紧,圆形摇摆筛为了使筛分物料均匀地分布在筛面上,筛面安装成拱形。

木框架类似窗户框,用小钉钉在木框架的格条上。为增大固定点的面积,减轻小钉直接磨损可在格条上垫一层橡皮条。冲孔钢板固定方法,圆形摇摆筛筛就是把筛网直接固定在冲孔钢板上,为了防止螺栓磨坏丝布,网如何固定?可在筛网上垫上薄橡皮。

5,检查筛子各连接部件如筛板、激振器等的固定情况,筛网应均匀张紧,以防止产生局部振动。检查传动部分的润滑情况,电动机及控制箱的接线是否正确,并用手转动传动部分,查看运转是否正常。

6,检查筛子的入料、出料溜槽及筛下漏斗在工作时有无碰撞现象。
