YA圆振动筛

YA圆振动筛

全国统一销售咨询热线:0373-268 2333

简述

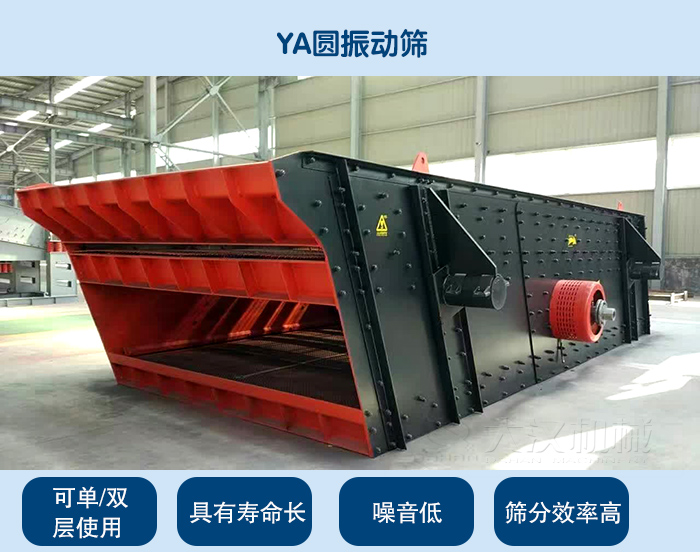

YA圆振动筛采用高效振动电机激振、钢簧或橡胶弹簧减震、耐磨材质筛板(筛网)、密封式或敞开式筛箱及国内外先进技术和自同步振动原理打造而成,可单层和双层使用,具有寿命长、噪音低、筛分效率高等特点。

一,输送原理特点

YA型圆振动筛运动轨迹为圆,全系列共有四十种规格,可供选煤,选矿,建材,电力及化工等部门作物料分级用。筛机结构先进,坚固耐用,振动噪声小,维修方便。

二,选用须知

1,筛机分单层和双层,并有轻型和重型之分

2,筛网结构有纺织网,冲孔筛板。如果选用铁式筛板可按要求设计。

3,双层筛上层筛面选定的筛孔尺寸超过技术性能及参数种规定的筛孔尺寸时,应按要求设计。

4,电机的安装位置可分为左装和右装,顺料流方向看,在左侧为左装,反之在右侧为右装,如用户无特殊要求,测按右装供货。

5,给料箱为选择件,用户如有要求,可供给料箱。

6,在选用时如有改变筛面倾角的要求,可另行设计。

7,基础螺栓由用户自备。

筛体依靠两台相同的振动电机做相反方向自同步旋转,使整个筛机在减振弹簧的支承下做直线振动,物料从入料端落入筛箱后,迅速前进、松散透网,完成筛分。

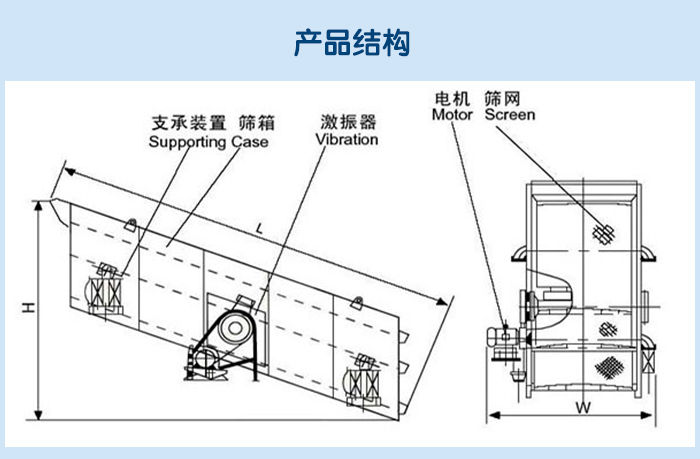

YA圆振动筛由筛箱、振动电机、减振系统及底座等组成。筛箱由筛框、筛板(网)、衬板(网)等组成。

筛机采用高性能、高寿命的YZD系列振动电机为激振源,筛机的振幅通过调节振动电机激振力的大小来实现,调整方法可参看YZD系列振动电机说明书。

减振系统由弹簧和卡箍、支承座等组成。YA振动筛振动电机安装方式可分为上振式、下振式和侧振式,减震器安装方式可分为座式和吊挂式。还可以根据用户需要进行特殊设计制造。

号规格 筛网 给料粒度(mm) 生产能力(t/h) 振次(r.p.m) 功率(kW) 重量(kg)
层数 面积(㎡) 筛孔尺寸(mm)
YA1848 1 7.5 6~50 ≤200 150~525 845 15 6289
2YA1848 2 7.5 6~50 ≤200 150~525 845 15 6945
YAH1848 1 7.5 30~150 ≤50 250~1000 755 13 7122
2YAH1848 2 7.5 30~150 ≤400 250~1000 755 15 7740
YA2148 1 10 6~50 ≤210 180~630 748 18.5 9287
2YA2148 2 10 6~50 ≤210 180~630 748 22 10532
YAH2148 1 10 13~200 ≤400 270~1200 708 18.5 10430
2YAH2148 2 10 30~150 ≤400 270~1200 708 22 11190
YA2160 1 12 6~50 ≤200 230~800 748 18.5 9926
2YA2160 2 12 6~50 ≤200 230~800 748 22 11249
YAH2160 1 12 30~150 ≤400 350~1500 708 30 12490
2YAH2160 2 12 30~150 ≤400 350~450 708 30 13858
YA2448 1 11 6~50 ≤200 200~700 748 18.5 9834
YAH2448 1 11 6~50 ≤400 310~1300 708 30 11830
2YAH2448 2 11 30~150 ≤400 310~1300 708 30 13012
YA2460 1 14 6~50 ≤200 260~780 748 30 12240
2YA2460 2 14 6~50 ≤200 260~780 748 30 13583
YAH2460 1 14 30~150 ≤400 400~1700 708 30 13096
2YAH2460 2 14 30~150 ≤400 400~1700 708 30 14420
