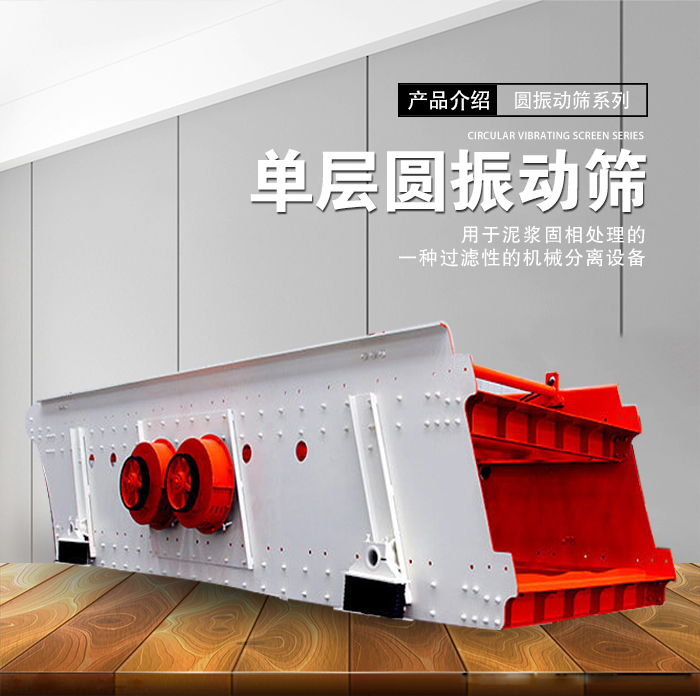

单层圆振动筛

单层圆振动筛介绍

是用于泥浆固相处理的一种过滤性的机械分离设备，筛网和振子组成。筛网的粗细以目表示，一般50目以下的为粗筛网，80目以上的为细筛网。振子是一个偏心轮，在电动机带动下旋转，使筛架发生振动。由于筛架的振动，泥浆流到筛面上时较粗的固体颗粒就留在筛面上，并沿斜面从一端排出，较细的固相颗粒和泥浆液体一起通过筛孔流到泥浆池去。

工作原理

圆振动筛，是以三轴块偏心激振器为激振源,以橡胶支承弹簧为弹性元件,以筛箱激振器等为可动部分的筛分设备。其振动器的三根轴上装有质量相同、半径相等的配重块。振动筛的动力由电机经皮带传递至主动轴。再经过速比为1的动力齿轮传动,使三根轴同速旋转,从而产生激振力，使筛箱作连续的偏心圆运动。物料在此动力下,沿着水平的筛面以圆周方向做不断地抛坠运动。在抛起松散分层的同时向前运动,周而复始地完成粒度筛分和输送的过程。

单层圆振动筛的主要优点

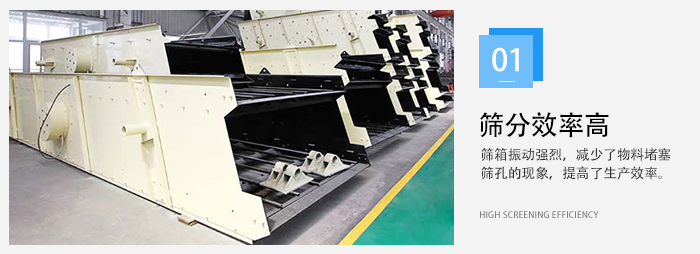

1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。

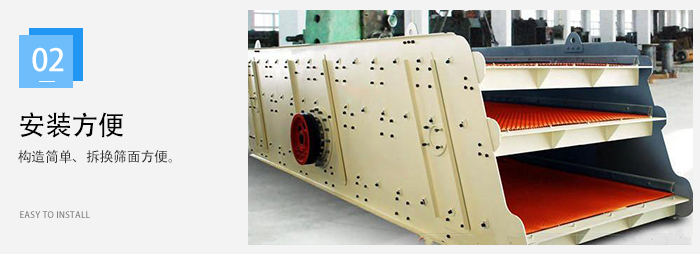

2、构造简单、拆换筛面方便。

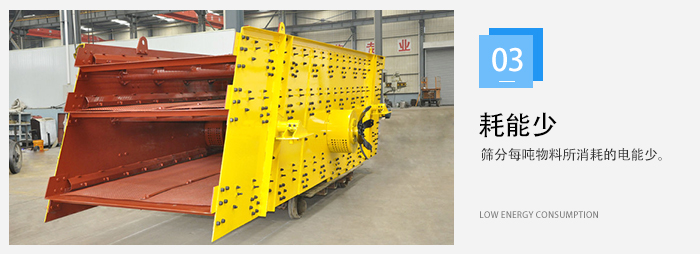

3、筛分每吨物料所消耗的电能少。

单层圆振动筛适用范围

振动筛的适用范围十分广泛，几乎涉及到生活中的方方面面在加工和制造时都需要用到各种类型的振动筛。

单层圆振动筛主要用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工、医药、食品等行业。

单层圆振动筛在选矿厂应用较多，按其传动机构的不同，又可以分为以下几种：偏心振动筛、惯性振动筛、自定中心振动筛、共振筛。

单层圆振动筛使用说明

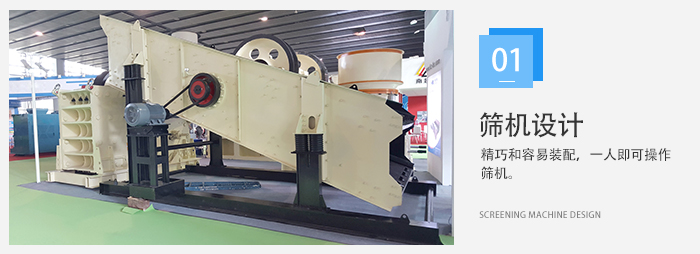

1、筛机设计，精巧和容易装配，一人即可操作筛机。

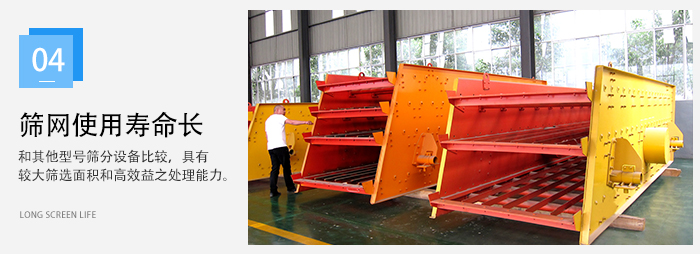

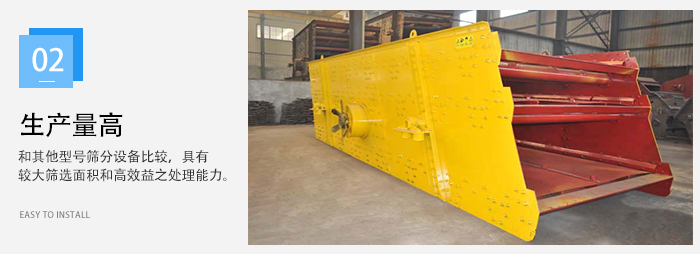

2、和其他型号筛分设备比较，具较大筛选面积和高效益之处理能力。

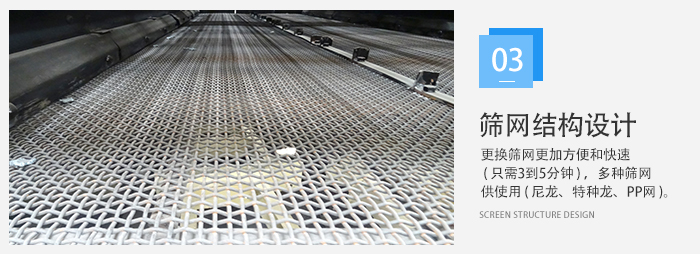

3、独特之筛网结构设计，方便和快速更换筛网 ( 只需3到5分钟 ) ，此外此种设计允许使用各种筛网 ( 尼龙、特种龙、PP网 )。

4、其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间之生产过程可降低诸多成本。

单层圆振动筛日常保养

1、启动前：检查粗网及细网有无破损、每一组束环是否紧锁

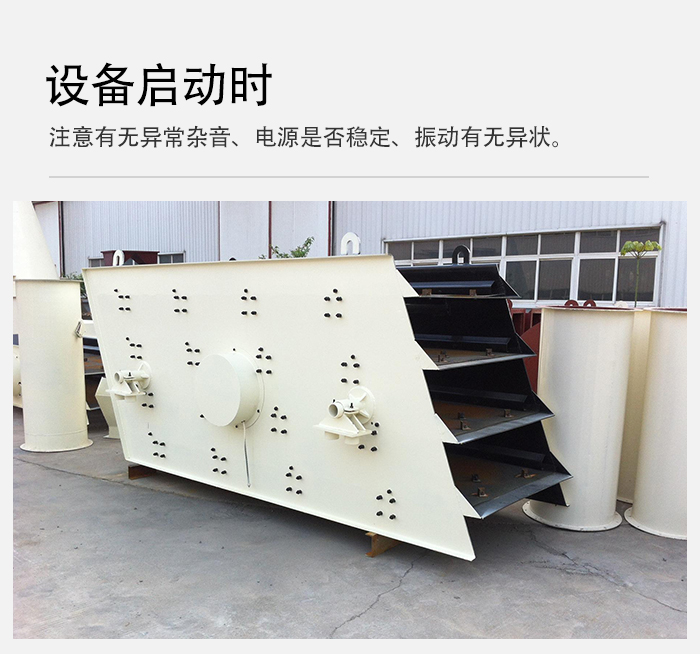

2、启动时：注意有无异常杂音、电源是否稳定、振动有无异状

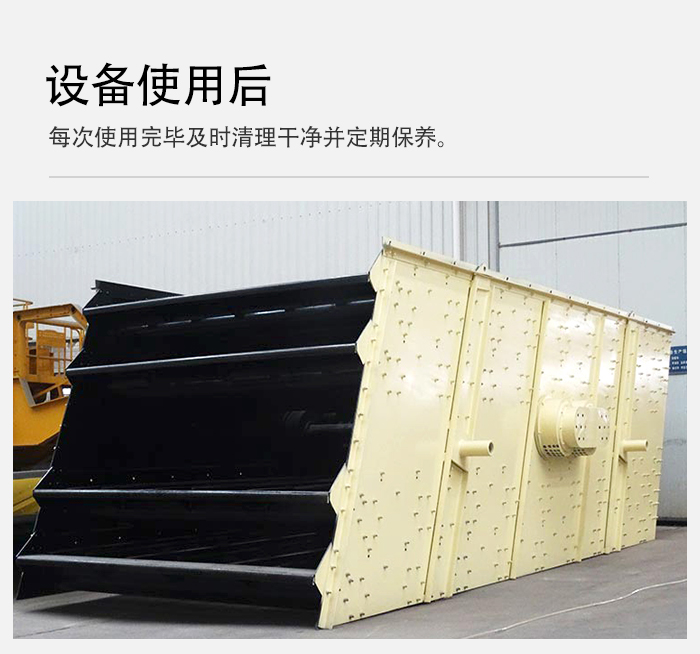

3、使用后：每次使用完毕即清理干净定期保养：

（1）定期检查粗细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏。

（2）电机运行两周，必须补充一次适时的锂基润滑脂(ZL一3)。累计运行l500小时，检查轴承，若损坏时立即更换。
